|
รายละเอียดสินค้า:
|
| ความกว้าง: | 1,000-2000 มม. | ความยาว: | 2000-6000มม |
|---|---|---|---|
| ความหนา: | 1.0-50มม | ระดับ: | SUS310S 1.4845 |
| พื้นผิว: | 2b เบอร์ 1 | เงื่อนไข: | รีดร้อนรีดเย็น |
| เน้น: | แผ่นเหล็กสแตนเลสทนอุณหภูมิสูง,แผ่นเหล็ก SUS 310S โหลดร้อน,พล็อตเหล็กดัดเหล็ก DIN 1.4845 |
||

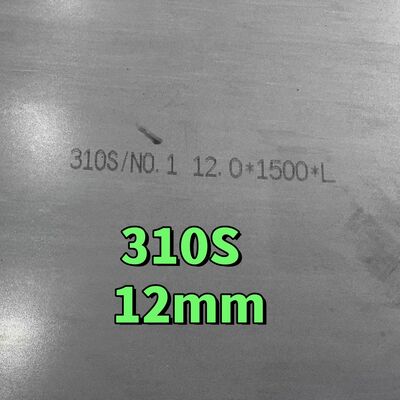

ทนต่ออุณหภูมิสูง โหลดร้อน DIN 1.4845 SUS 310S AISI 310S INOX แผ่นสแตนเลส 12 * 1500
สายเหล็ก 310 (UNS S31000) เป็นสแตนเลส austenitic ที่พัฒนาขึ้นเพื่อใช้ในอุปกรณ์ที่ทนทานต่อการกัดกร่อนในอุณหภูมิสูงสับสนทานต่อการออกซิเดนถึง 2010oF (1100oC) ภายใต้สภาวะหมุนเวียนอ่อน.
เนื่องจากมีโครเมียมสูงและ นิเคลปานกลาง สายเหล็ก 310 ทนทานต่อการซัลฟิเดชั่น และยังสามารถใช้ได้ในบรรยากาศที่มีการคาร์บิวเรชั่นปานกลาง
บรรยากาศการคาร์บิวไรเซอร์ที่รุนแรงกว่าของอุปกรณ์กระบวนการทางอุณหภูมิมักต้องการสับสนของไนเคิล เช่น 330 (UNS N08330) สับสน 310 สามารถนําไปใช้ในการออกซิเดนเล็กน้อย, nitriding,การใช้งานในการปูนซีเมนต์และการหมุนเวียนทางความร้อน, แม้ว่า, อุณหภูมิการใช้งานสูงสุดต้องลด. สังกัด 310 ยังพบการใช้งานในการใช้งาน cryogenic ด้วยความสามารถในการกระแสแม่เหล็กต่ําและความแข็งแรงลง -450oF (-268oC).เมื่อทําความร้อนระหว่าง 1202 1742oF (650 950oC) สับสนธิถูกนําไปสู่การตกฝนในระยะ sigma. การรักษาด้วยสารละลายที่ร้อนในอุณหภูมิ 2012 °F 2102 °F (1100 °C 1150 °C) จะนําความแข็งแรงกลับมา
310S (UNS S31008) เป็นสับสนที่คาร์บอนต่ําของสับสนที่ใช้ในการผลิตง่าย 310H (UNS S31009) เป็นการปรับปรุงคาร์บอนสูงที่พัฒนาเพื่อเพิ่มความทนทานกับการลอยในกรณีส่วนใหญ่ขนาดเมล็ดและคาร์บอนของแผ่นสามารถตอบสนองความต้องการทั้ง 310S และ 310H.
สับสนธิ 310 สามารถเชื่อมและแปรรูปได้ง่าย โดยวิธีการผลิตแบบมาตรฐานในโรงงาน
ASTM........A 240
ASME...... SA 240
AMS5521
การกัดกรองในที่ชื้น
โลหะ 310 ไม่ถูกออกแบบให้ใช้ในสภาพแวดล้อมที่รุนแรงที่ชื้น เนื้อหาคาร์บอนสูงที่มีอยู่เพื่อเสริมคุณสมบัติการลอย มีผลเสียต่อความทนทานต่อการรุนแรงของน้ําสารสกัดมีแนวโน้มต่อการกัดกรอกระหว่างเมล็ดหลังจากการเผชิญหน้าในระยะยาวที่อุณหภูมิสูงอย่างไรก็ตาม เนื่องจากสารครอมที่สูง (25%) สหรัฐ 310 มีความทนทานต่อการกัดกร่อนมากกว่าสหรัฐที่ทนความร้อนส่วนใหญ่
การเกรี้ยวในอุณหภูมิสูง
เนื้อหาโครเมียม (25%) และซิลิคอน (0.6%) ที่สูงของสลัด 310 ทําให้มันทนทานต่อการกัดกร่อนในอุณหภูมิสูงในสภาพแวดล้อมที่ใช้งานมากที่สุด. อุณหภูมิการทํางานมีรายการด้านล่าง
สภาพออกซิเดน (ปริมาณซัลฟูร์สูงสุด 2 g/m3)
1922 ° F (1050 ° C) การใช้งานต่อเนื่อง
อุณหภูมิสูงสุด 2012°F (1100°C)
สภาพออกซิเดน (ปริมาณซัลเฟอร์สูงสุดมากกว่า 2 g/m3)
อุณหภูมิสูงสุด 1742°F (950°C)
บรรยากาศที่มีออกซิเจนต่ํา (ปริมาณซัลฟูร์สูงสุด 2 g/m3)
1832 °F (1000 °C) อุณหภูมิสูงสุด
อากาศในการไนตริดหรือการคาร์บูไรเซอร์
สูงสุด 1562 °F 1742 °F (850 °C 950 °C)
สายสลัดไม่ได้ทํางานดีเช่น สายสลัด 600 (UNS N06600) หรือ สายสลัด 800 (UNS N08800) ในการลด
สภาพแวดลม nitriding หรือ carburizing แต่มันทํา outperformed ส่วนใหญ่ของสแตนเลสทนความร้อนในสภาพเหล่านี้
คุณสมบัติของสัตว์ลามก
| อุณหภูมิ | ความยืดหยุ่นในการลื่น (MPa) | ความแตกที่ลื่น (MPa) | |||||
|---|---|---|---|---|---|---|---|
| °C | °F | 1000 ชั่วโมง | 10000 ชั่วโมง | 100000 H | 1000 ชั่วโมง | 10000 ชั่วโมง | 100000 H |
| 600 | 1112 | 120 | 100 | 40 | 200 | 140 | 80 |
| 700 | 1292 | 50 | 35 | 20 | 80 | 45 | 20 |
| 800 | 1472 | 20 | 10 | 8 | 35 | 20 | 8 |
| 900 | 1652 | 10 | 6 | 3 | 15 | 10 | 5 |
| 1000 | 1832 | 5 | 3 | 1.5 | 9 | 4 | 2 |
น้ําหนัก % (ค่าทั้งหมดเป็นค่าสูงสุด เว้นแต่ระยะที่ระบุต่างหาก)
| ธาตุ | 310 | 310S | 310H |
|---|---|---|---|
| โครเมียม | 24.0 นาที-26.0 สูงสุด | 24.0 นาที-26.0 สูงสุด | 24.0 นาที-26.0 สูงสุด |
| นิเคิล | 19.0 นาที-22.0 สูงสุด | 19.0 นาที-22.0 สูงสุด | 19.0 นาที-22.0 สูงสุด |
| คาร์บอน | 0.25 | 0.08 | 00.40 นาที - 0.10 สูงสุด |
| มังกะนิส | 2.00 | 2.00 | 2.00 |
| โฟสฟอรัส | 0.045 | 0.045 | 0.045 |
| ซัลเฟอร์ | 0.030 | 0.030 | 0.030 |
| ซิลิคอน | 1.50 | 1.50 | 0.75 |
| เหล็ก | เงินเหลือ | เงินเหลือ | เงินเหลือ |
ค่าเฉพาะที่ 68°F (20°C)
| ความแข็งแรง 00.2% คอมเฟสต์ |
ความแข็งแรงสุด ความแข็งแรง |
ความยาว อีก 2 นาที |
ความแข็ง | ||
|---|---|---|---|---|---|
| psi (นาที) | (MPa) | psi (นาที) | (MPa) | % (นาที) | (สูงสุด) |
| 35,000 | 245 | 80,000 | 550 | 45 | 217 บรีเนล |
สับสนธิ 310 สามารถเชื่อมและแปรรูปได้ง่าย โดยวิธีการผลิตแบบมาตรฐานในโรงงาน
อบอุ่นอย่างเท่าเทียมกันที่ 1742 °F (950 °C)
1000 ∼ 1150 °C) ต่อด้วยการดับอย่างรวดเร็ว
สายสลัดนี้มีความยืดหยุ่นมาก และมีรูปร่างคล้ายกับ 316 มากไม่แนะนําการสร้างชิ้นส่วนที่ติดกับอุณหภูมิสูงเป็นเวลานาน เนื่องจากสับสนของสับสนคาร์ไบด์และซิกม่าเฟส.
โลหะเหล็ก 310 สามารถเชื่อมได้อย่างง่ายดายโดยกระบวนการมาตรฐานมากที่สุดรวมถึง TIG, PLASMA, MIG, SMAW, SAW และ FCAW.
ข้อสังเกต: ข้อมูลและข้อมูลในแผ่นข้อมูลสินค้านี้มีความแม่นยําตามความรู้และความเชื่อที่ดีที่สุดของเรา แต่มีเป้าหมายเพื่อให้ทราบเท่านั้นและสามารถปรับปรุงได้ตลอดเวลา โดยไม่ต้องแจ้งการนําเสนอการใช้งานของวัสดุถูกอธิบายเพียงเพื่อช่วยให้ผู้อ่านทําการประเมินและการตัดสินใจของพวกเขาเองและไม่ถือว่าเป็นการรับประกัน หรือต้องตีความว่าเป็นการรับประกันที่ชัดเจนหรืออ้างอิงเกี่ยวกับความเหมาะสมสําหรับการใช้งานเหล่านี้หรืออื่น ๆ.
ผู้ติดต่อ: Mr. Gao Ben
โทร: +86-18068357371
แฟกซ์: 86-0510-88680060
Thai
