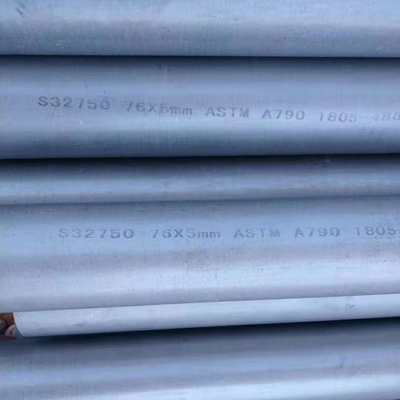

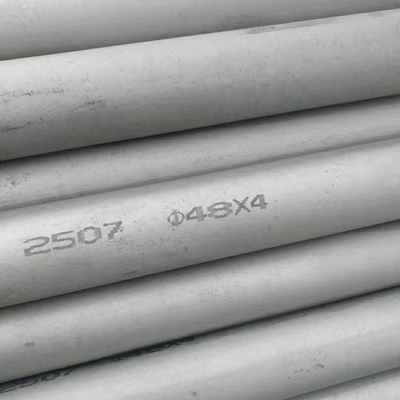

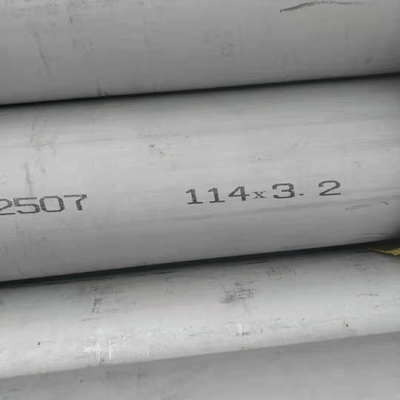

2 นิ้ว SCH40 / 40S 2507 ท่อสแตนเลส Super Duplex ASTM A789 S32750 ท่อเหล็ก Duplex

มาตรฐาน

ขนาดความหนาของเครื่องยนต์
EURONORM:1.4410 - X2 Cr Ni มอน 25.7.4
AFNOR:Z3 CN 25.06 Az
DIN/EN 1.4410,ASME SA-240

Duplex 2507 (UNS S32750) เป็นสแตนเลส super duplex ที่มีโครเมียม 25% โมลิเบดเนียม 4%และ นิเคิล 7% ที่ถูกออกแบบมาสําหรับการใช้งานที่ต้องการความแข็งแรงและความทนทานต่อการกัดกร่อนอย่างพิเศษ, เช่นอุปกรณ์กระบวนการเคมี, ปิโตรเคมี, และน้ําทะเลและมีสัดส่วนการขยายความร้อนที่ต่ํา. โครเมียม โมลิบเดนัม และ นิเคิลที่มีระดับสูง ให้ความทนทานที่ดีต่อการเจาะ, ช่องแตก, และการกัดกัดทั่วไป

1รายละเอียดสินค้า

รายการ Mittel ตอนนี้รวมถึง Duplex 2507 ซึ่งเป็นสแตนเลส super duplex ที่มีโครเมียม 25% โมลิบเดนัม 4% และนิเคิล 7%สารสกัดนี้ถูกออกแบบมาสําหรับการใช้งานที่ต้องการความแข็งแรงและความทนทานต่อการกัดกร่อน; ตัวอย่างรวมถึงการใช้งานในอุปกรณ์การแปรรูปเคมี, ปิโตรเคมี, และน้ําทะเลความสามารถในการนําไฟที่สูงและสัมพันธ์การขยายความร้อนที่ต่ํา. โครเมียม โมลิบเดนัม และ นิเคิลที่มีระดับสูง ให้ความทนทานที่ดีต่อการเจาะ, ช่องแตก, และการกัดกัดทั่วไป

คุณสมบัติทางเคมี

คุณสมบัติทางกล

1. 2507 ท่อเหล็กดุปเล็กซ์ สแตนเลส คุณสมบัติทางกลในอุณหภูมิห้อง

ท่อ:ความหนา≤20mm;δb/MPa:800-1000,δ0.2/MPa:≥550,δ5/%:≥25,(HV):290

2. 2507 พลาสต์เหล็กไร้ขัดเหล็กแบบสองแบบในคุณสมบัติกลของอุณหภูมิห้อง -200 °C:

/°C δb/MPa
อุณหภูมิห้อง ≥530
ใบ 100 ≥450
200 ≥ 400

3คุณสมบัติทางกลของ 2507 หลอดไร้รอยขนาดใหญ่

ความหนา δb/MPa δ0.2/MPa δ5/% (HV)
273.0mm × 4.19mm 894 644 40 284
323.9mm × 4.57mm 858 662 45 270
406.4mm × 4.74mm 854 657 41 272

2การประมวลผล

การปรับปรุงแบบร้อน
2507 ควรทํางานร้อนระหว่าง 1875 ° F และ 2250 ° F. หลังนี้ควรมีการเผาผลาญของสารละลายที่ 1925 ° F อย่างน้อยและการดับอากาศหรือน้ําอย่างรวดเร็ว

การปรับปรุงแบบเย็น
การแปรรูปแบบเหล็กไร้ขัดเหล็กส่วนใหญ่ที่ใช้กันทั่วไป สามารถใช้ในการแปรรูปแบบเย็นได้ 2507สับสนธิมีความแข็งแรงการผลิตที่สูงขึ้นและความยืดหยุ่นต่ํากว่าสแตนเลส austenitic ดังนั้นผู้ผลิตอาจพบว่าแรงการสร้างที่สูงกว่า, ขอบเขตการบิดที่เพิ่มขึ้น, และการอนุญาตเพิ่มขึ้นสําหรับ springback เป็นสิ่งที่จําเป็นและกระบวนการที่คล้ายกันยากกว่าที่จะดําเนินการกับ 2507 กว่ากับสแตนเลส austeniticเมื่อการออกแบบต้องการการปรับปรุงความหนาวมากกว่า 10% แนะนําการเผาผลาญสารละลายและการดับ

การรักษาความร้อน
2507 ควรถูกผสมละลายและดับหลังจากการสร้างร้อนหรือเย็น การผสมละลายควรทําในอุณหภูมิอย่างน้อย 1925 ° Fการผสมผสานควรรับรองด้วยการล้างอากาศหรือน้ําอย่างรวดเร็วเพื่อได้รับความทนทานต่อการกัดกรองสูงสุด ผลิตภัณฑ์ที่ได้รับการรักษาด้วยความร้อนควรถูกนํามาลดและล้าง

การปั่น
2507 มีความสามารถในการปั่นได้ดี และสามารถเชื่อมต่อกับตัวเองหรือวัสดุอื่น ๆ โดยการปั่นเส้นโค้งโลหะที่ป้องกัน (SMAW), การปั่นเส้นโค้งก๊าซตองเฟิร์สเทน (GTAW), การปั่นเส้นโค้งพลาสมา (PAW), สายไฟฟลักซ์คอร์ (FCW),หรือการเชื่อมลวดลอย (SAW). 2507/P100 โลหะเติมเสนอเมื่อการปั่น 2507 เพราะมันจะผลิตโครงสร้างปั่น duplex ที่เหมาะสม

การทําความร้อนก่อนของ 2507 ไม่จําเป็น เว้นแต่ป้องกันการหมักบนโลหะเย็น อุณหภูมิการเชื่อมระหว่างทางไม่ควรเกิน 300 ° F หรือความสมบูรณ์แบบของเชื่อมอาจได้รับผลกระทบอย่างไม่ดีรากควรถูกป้องกันด้วยอาร์กอนหรือ 90% N2/10% H2 ก๊าซล้างเพื่อความทนทานต่อการกัดกร่อนสูงสุดหน่วยนี้มีความทนทานต่อการกัดกร่อนที่ดีกว่า

3การชําระเงิน การจัดส่ง

การขนส่ง

แพ็คเกจการส่งออกแบบมาตรฐาน พร้อมกระดาษกันน้ํา และพัลเล็ตโลหะ และการป้องกันสตาร์มมุม และแผ่นเหล็ก หรือตามความต้องการ

20ft GP: 5.8m ((ความยาว) x 2.13m ((ความกว้าง) x 2.18m ((สูง) ประมาณ 24-26CBM, 23MTS

40ft GP: 11.8m ((ความยาว) x 2.13m ((ความกว้าง) x 2.18m ((ความสูง) ประมาณ 54CBM, 27MTS

40ft HG: 11.8m ((ความยาว) x 2.13m ((ความกว้าง) x 2.72m ((ความสูง) ประมาณ 68CBM, 27MTS

1. คุณเป็นผู้ผลิตหรือเป็นบริษัทการค้า?
   เราเป็นผู้ผลิตสําหรับขนาดส่วนใหญ่ที่ระบุและสามารถช่วยกับแพคเกจโครงการทั้งหมดถ้าจําเป็น
2. โรงงานของคุณตั้งอยู่ที่ไหนในจีน?
   ภายในปี 2019 เราจะมีโรงงานผลิตสแตนเลสคาร์บอนในเมืองแชงโจว และโรงงานผลิตสแตนเลสในเมืองวูชิ โดยมีรายละเอียดในเว็บไซต์
3. คุณมีระบบประกันคุณภาพรับรองไหม
   ใช่ เรามีโรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001: 2015
4. ผมไปเยี่ยมโรงงานคุณก่อนสั่งได้มั้ย?
   แน่นอนเราต้อนรับและเคารพทุกการเยี่ยมชมโรงงานของลูกค้า
5. เปอร์เซ็นต์ตลาดสําหรับการขายในประเทศและต่างประเทศคืออะไร?
   ส่วนแบ่งตลาดในประเทศของเราประมาณ 70% โดยยอดขายต่างประเทศมีน้อยกว่า 30% ในช่วง 5 ปีที่ผ่านมา
